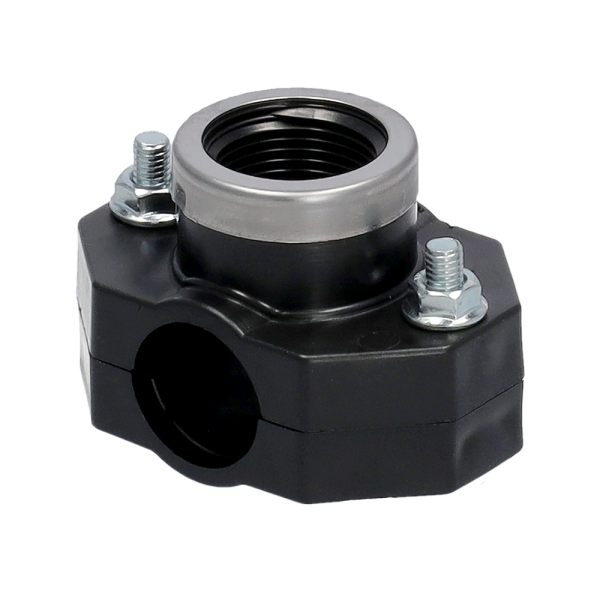

Anbohrschelle mit IG & 2 Schrauben & VA-Ring 32 mm x 3/4"

Artikelnummer: RS-100004-005
Hersteller-Artikelnummer: 550B03202
GTIN: 5291098026736
Kategorie: Anbohrschellen
Hersteller: ELYSEE Rohrsysteme GmbH

Bezeichnung: ANBOHRSCHELLE 32 X 3/4" IG MIT 2 SCHRAUBEN UND VERSTÄRKUNGSRING
Anschluss: IG
Material: PP
Merkmal: Mit O-Ring

Dimension

3,20 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 2 - 5 Werktage (DE - Ausland abweichend)

Stk.

Produkt günstiger gesehen?

Beschreibung
Bewertungen

Beschreibung

PP Anbohrschellen werden zur Verbindung von PE-Rohren mit anderen Rohrleitungen oder Armaturen verwendet. Sie bestehen aus einem Kunststoffgehäuse mit einem Innengewinde. Im Gehäuse befindet sich ein O-Ring, der für die Abdichtung sorgt. Die Anbohrschelle wird mit zwei Schrauben am PE-Rohr befestigt. Diese Anbohrschelle verfügt über einen Verstärkungsring aus VA, welcher das Bersten des Gewindes verhindern soll.

Anwendung

PP Anbohrschellen werden in verschiedenen Bereichen eingesetzt, z. B. in der Trinkwasserversorgung, der Bewässerung, der Industrie und der chemischen Verfahrenstechnik. Sie eignen sich für den Transport von Wasser, chemischen Lösungen und Schlämmen unter Hochdruck.

Technische Daten

Material: Polypropylen (PP)
O-Ring: Elastomergummi
Betriebsdruck: 12,5 Bar bei 20 °C
Gewindeanschluss: Innengewinde (IG)
Schrauben: 2 Stück

Abmessungen

Rohrdurchmesser: 20 bis 63 mm
Gewindegröße: ½" bis 1"

Montage

Die Anbohrschelle inkl. der Dichtung an die gewünschte Stelle des PE-Rohres setzen.
Die Anbohrschelle mittels der beiliegenden Schrauben am PE-Rohr befestigen.
Mittels eines Akkuschraubers und der entsprechenden Bohrergröße ein Loch in das PE-Rohr bohren.
Mit einem geeigneten Fitting, passend zur Größe des Gewinde der Anbohrschelle einen Abgang herstellen.

Sicherheitshinweise

Die Anbohrschelle darf nur für den vorgesehenen Zweck verwendet werden.
Die Anbohrschelle darf nur mit den empfohlenen Schrauben und Muttern befestigt werden.
Die Anbohrschelle darf nicht bei Temperaturen über 80 °C verwendet werden.
